أوعية اندفاع المثانة في التحكم في الضغط وقمع الاندفاع مما يعزز أداء النظام

أوعية تدفق المثانة، والمعروفة أيضًا باسم خزانات تدفق المثانة أو مراكم المثانة، هي أجهزة هيدروليكية تستخدم للتحكم في تقلبات الضغط في أنظمة السوائل.يتم استخدامها بشكل شائع في أنظمة إمدادات المياه والعمليات الصناعية والتطبيقات الهيدروليكية المختلفة.

يتكون وعاء اندفاع المثانة من خزان أسطواني مزود بمثانة مرنة أو غشاء مثبت بداخله.تفصل المثانة بين مرحلتي السائل والغاز داخل الوعاء.يتم احتواء السائل داخل المثانة، بينما يملأ الغاز (عادةً الهواء المضغوط أو النيتروجين) المساحة بين المثانة وجدران الخزان.

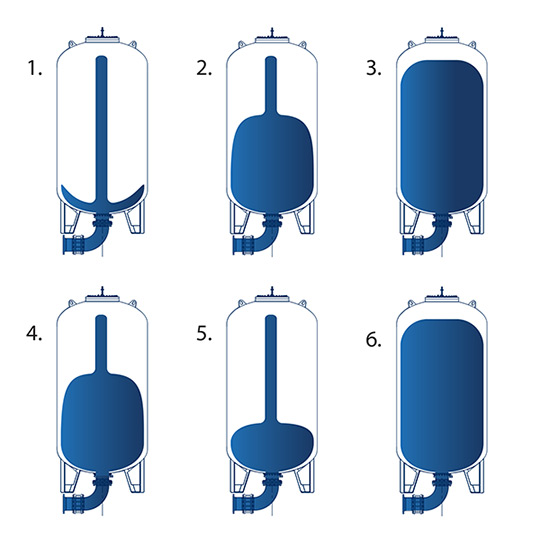

عندما يزيد ضغط النظام، يتدفق السائل الزائد إلى المثانة، ويضغط الغاز ويخزن الطاقة الكامنة.ويساعد ذلك على تخفيف ارتفاع الضغط، ومطرقة الماء، والنبضات التي قد تحدث نتيجة للتغيرات السريعة في التدفق أو تشغيل المضخة.

خلال فترات انخفاض الطلب أو انخفاض الضغط، يتم إطلاق الطاقة المخزنة في الغاز المضغوط حيث يتم إجبار السائل على العودة إلى النظام، مما يحافظ على ضغط ثابت ومتحكم فيه.

تم تصميم أوعية اندفاع المثانة لامتصاص تغيرات الضغط وتقليلها، ومنع تلف أنظمة الأنابيب، وتقليل الضغط على المضخات ومكونات النظام الأخرى.يمكنها تحسين الأداء العام والاستقرار والموثوقية لأنظمة السوائل من خلال توفير التحكم في زيادة التيار ومنع تقلبات الضغط من التأثير سلبًا على النظام.

يمكن وصف هيكل وعاء اندفاع المثانة النموذجي على النحو التالي:

1. الخزان: يتكون الوعاء من خزان أسطواني مصنوع من مواد متينة مثل الفولاذ أو المواد المركبة.يوفر الخزان الهيكل الخارجي ويضم المثانة والمكونات الداخلية الأخرى.

2. المثانة: المثانة هي العنصر الرئيسي داخل الوعاء الدموي.إنه غشاء مرن محكم مصنوع من مواد مثل المطاط أو اللدائن المسلحة.تفصل المثانة الطور السائل (الماء أو السائل) عن الطور الغازي (الهواء المضغوط أو النيتروجين) داخل الوعاء.

3. غرفة الغاز: تسمى المساحة الموجودة بين المثانة وجدران الخزان بغرفة الغاز.تمتلئ هذه الغرفة بغاز مضغوط، عادة الهواء أو النيتروجين.تعمل غرفة الغاز بمثابة وسادة لامتصاص تقلبات الضغط وتخزين الطاقة الكامنة.

4. اتصالات المدخل والمخرج: تم تجهيز وعاء التدفق بوصلات مدخل ومخرج للسماح بتدفق السوائل داخل وخارج النظام.توجد هذه الوصلات عادةً في الجزء العلوي أو السفلي من الوعاء وتكون متصلة بنظام الأنابيب.

5. صمام تخفيف الضغط: من أجل منع تراكم الضغط الزائد، يمكن تركيب صمام تخفيف الضغط على الوعاء.تم تصميم هذا الصمام لفتح وتحرير الضغط الزائد عندما يتجاوز حدًا معينًا، مما يضمن سلامة النظام.

6. التثبيت والدعم: غالبًا ما يتم تركيب أوعية اندفاع المثانة على قاعدة ثابتة أو هيكل داعم لضمان الاستقرار والوضع المناسب داخل النظام.يمكن استخدام أقواس التثبيت أو الأرجل أو الإطارات وفقًا لمتطلبات التثبيت المحددة.

من المهم ملاحظة أن الهيكل الدقيق والتصميم الدقيق لوعاء اندفاع المثانة يمكن أن يختلف بناءً على عوامل مثل التطبيق ومتطلبات النظام ومواصفات الشركة المصنعة.

سمات

1. مقاومة التآكل: يتم تصنيع خزانات التمدد عادةً من مواد مقاومة للتآكل، مثل الفولاذ المقاوم للصدأ أو اللدائن الحرارية عالية الجودة.تضمن مقاومة التآكل طول عمر الخزان ومتانته، حتى عند تعرضه للماء أو السوائل الأخرى على مدى فترة طويلة.

2. سهولة التركيب: تم ​​تصميم خزانات التمدد لسهولة التركيب والتوصيل بأنظمة السباكة أو التدفئة.غالبًا ما تأتي مزودة بأقواس أو أشرطة تثبيت للتثبيت الآمن ويمكن تثبيتها في اتجاهات مختلفة، اعتمادًا على المساحة المتوفرة ومتطلبات النظام.

3. تشغيل بدون صيانة: بمجرد تركيبها بشكل صحيح، تتطلب خزانات التمدد الحد الأدنى من الصيانة بشكل عام.ليس لديهم أي أجزاء متحركة تحتاج إلى صيانة أو تزييت منتظم.ومع ذلك، يوصى بفحص ضغط الخزان بشكل دوري والتحقق من وجود أي علامات تلف أو تسرب.

4. التوافق: تتوافق خزانات التمدد مع مجموعة واسعة من أنظمة السباكة والتدفئة، بما في ذلك التطبيقات السكنية والتجارية والصناعية.يمكن استخدامها مع سخانات المياه والغلايات وأنظمة التدفئة المائية وغيرها من أنظمة الحلقة المغلقة التي تعاني من التمدد الحراري.

5. ضمان السلامة: من خلال منع تراكم الضغط والأضرار المحتملة، تساهم خزانات التمدد في سلامة أنظمة السباكة والتدفئة.فهي تساعد في تقليل مخاطر التسربات وانفجار الأنابيب وحالات فشل النظام الأخرى، مما يضمن التشغيل الآمن والموثوق.

بشكل عام، توفر خزانات التمدد ميزات أساسية تساعد في تنظيم الضغط، وتعويض التمدد الحراري، والحفاظ على سلامة أنظمة السباكة والتدفئة.يعد إدراجها أمرًا ضروريًا للتشغيل الفعال والآمن لهذه الأنظمة، مما يوفر راحة البال لأصحاب المنازل وأصحاب المباني ومشغلي النظام.
